Die isometrische Zeichnung ist eine grafische Technik, die für die dreidimensionale Darstellung von Objekten und Strukturen von grundlegender Bedeutung ist. Im Gegensatz zu anderen Perspektiven bietet die Isometrie eine klare und unverzerrte Darstellung der Dimensionen, sodass man sich vorstellen kann, wie ein Objekt in der Realität aussehen würde, ohne dass die Proportionen auf den drei Hauptachsen verloren gehen. Ob im Bereich Ingenieurwesen, Architektur oder Design diese Art der Zeichnung ist für die Erstellung von technischen Plänen und dreidimensionalen Modellen von entscheidender Bedeutung.
Im Laufe der Jahre hat sich die Isometrie als wichtiges Werkzeug erwiesen, insbesondere bei Projekten, bei denen Präzision unerlässlich ist.
Testen Sie ZWCAD 30 Tage lang
Erschaffe unglaubliche Dinge
Einführung in die isometrische Zeichnung
Durch die Werkzeugpaletten können Benutzer eigene Zeichnungselemente, Blöcke, Layer-Strukturen und Bemaßungsstile speichern und organisieren. Diese gespeicherten Elemente lassen sich anschließend schnell und effizient in neue Projekte einfügen, wodurch ein konsistenter Arbeitsstandard gewährleistet wird.
Im Laufe der Jahre hat sich die Isometrie als wichtiges Werkzeug erwiesen, insbesondere bei Projekten, bei denen Präzision unerlässlich ist. Dadurch ist die isometrische Zeichnung zu einer der am meisten geschätzten Techniken in Industrie und Bildung geworden.
Was ist eine isometrische Zeichnung?

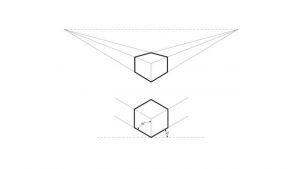

Eine isometrische Zeichnung ist eine Art dreidimensionale Darstellung, bei der die drei Dimensionen des Objekts auf derselben Ebene mit einem Winkel von 30 Grad zur horizontalen Achse gezeichnet werden. Im Gegensatz zur konischen Perspektive, bei der die Linien zu einem Punkt zusammenlaufen, bleiben bei der Isometrie alle Linien parallel, sodass die Abmessungen nicht verzerrt werden. Dies erleichtert die direkte Messung von Entfernungen und macht sie zu einer ausgezeichneten Wahl für technische Zeichnungen.
In einer isometrischen Zeichnung sind die drei Hauptachsen (x, y, z) gleichmäßig geneigt und behalten einen einheitlichen Maßstab bei. Auf diese Weise kann jeder, der die Zeichnung betrachtet, die Proportionen und Formen des dargestellten Objekts leicht verstehen. Aus diesem Grund wird die Isometrie häufig in technischen Disziplinen wie Maschinenbau und Architektur verwendet.
Anwendungen der isometrischen Zeichnung in der Industrie
Isometrische Zeichnungen finden in zahlreichen Branchen Anwendung, vom Ingenieurwesen bis hin zum Videospieldesign. Im Folgenden stellen wir einige der wichtigsten Branchen vor, in denen sie zum Einsatz kommen.
- Maschinenbau: Bei der Konstruktion von Bauteilen und Maschinen ist die Isometrie unerlässlich, um zu visualisieren, wie die verschiedenen Komponenten zusammenpassen. Bei Projekten, bei denen jeder Millimeter zählt, bietet diese Art der Zeichnung eine exakte Darstellung der Abmessungen und Proportionen der Bauteile.
- Architektur und Bauwesen: Architekten verwenden Isometrie häufig, um dreidimensionale Pläne von Gebäuden und Strukturen darzustellen. Dies hilft Kunden und Bauherren, sich das Projekt in seiner Gesamtheit vorzustellen, ohne auf teure physische Modelle oder komplexe digitale Simulationen zurückgreifen zu müssen.
- Videospieldesign: Spiele mit isometrischer Ästhetik, wie „Die Sims“ oder „Diablo“, nutzen diese Technik, um dreidimensionale Welten zu schaffen, die leicht zu navigieren und zu visualisieren sind. Da es sich um eine Perspektive handelt, bei der die Proportionen erhalten bleiben, können sich die Spieler intuitiver orientieren und bewegen.
Wie man eine isometrische Zeichnung erstellt
Um eine isometrische Zeichnung korrekt zu erstellen, müssen bestimmte grundlegende Schritte befolgt werden:

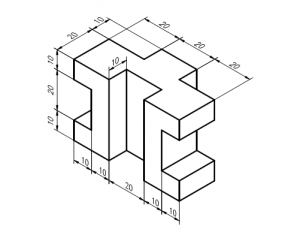

- Legen Sie die Achsen fest: Beginnen Sie mit dem Zeichnen von drei Achsen: einer vertikalen und zwei um 30 Grad zur Horizontalen geneigten. Diese stellen die drei Raumachsen des Objekts dar (x, y und z).
- Zeichnen Sie die Grundlinien: Je nach den Abmessungen des Objekts, das Sie zeichnen, verlängern Sie die Linien entlang der drei Achsen, um die Grundkonturen des Objekts zu definieren.
- Fügen Sie Details hinzu: Fügen Sie ausgehend von der Grundform die erforderlichen Details hinzu, wobei die Linien immer parallel zu den Hauptachsen verlaufen sollten.
- Schattieren und konturieren: Wenn Sie mit dem Zeichnen der Konturen fertig sind, können Sie Schatten und dunklere Konturen an den Kanten hinzufügen, um ein dreidimensionaleres und realistischeres Aussehen zu erzielen.
Das Erstellen einer isometrischen Zeichnung erfordert Präzision, aber mit etwas Übung wird es zu einer sehr intuitiven Technik.
Tipps zur Optimierung Ihrer isometrischen Zeichnungen
Das Erstellen isometrischer Zeichnungen muss nicht kompliziert sein. Hier sind einige nützliche Tipps, um die Qualität Ihrer isometrischen Arbeiten zu verbessern:
- Verwenden Sie CAD-Tools: Handzeichnungen sind zwar effektiv, aber die Verwendung von CAD-Programmen (Computer Aided Design) vereinfacht die Arbeit erheblich. Mit CAD-Programmen lassen sich isometrische Modelle präziser, schneller und leichter ändern.
- Achten Sie auf klare Proportionen: Bei der Isometrie sind Proportionen von entscheidender Bedeutung. Achten Sie darauf, dass die Maßstäbe der verschiedenen Elemente der Zeichnung konsistent sind, um Verzerrungen zu vermeiden.
- Verwenden Sie Ebenen und Farben: Wenn Sie mit CAD-Software arbeiten, verwenden Sie Ebenen, um die verschiedenen Komponenten des Entwurfs voneinander zu trennen. Dies erleichtert die Änderung und Analyse. Darüber hinaus hilft die Verwendung unterschiedlicher Farben für jeden Teil des Entwurfs dabei, diese besser zu visualisieren.
Vorteile der Verwendung von ZWCAD für isometrische Zeichnungen
Wenn es um CAD-Software für die Erstellung isometrischer Zeichnungen geht, ist ZWCAD eine leistungsstarke Alternative zu teureren Programmen wie AutoCAD. ZWCAD bietet eine umfassende und effiziente Lösung für Konstrukteure und Techniker, die präzise und schnell mit isometrischen Modellen arbeiten müssen.
Zu den wichtigsten Vorteilen für die Erstellung von Isometrien gehören:
- Dauerhafte Lizenz: Im Gegensatz zu anderen Programmen, die jährliche Abonnements erfordern, bietet ZWCAD eine dauerhafte Lizenz. Dies ist ideal für Unternehmen und Fachleute, die eine kostengünstige und dauerhafte Lösung suchen, ohne dabei Kompromisse bei der Funktionalität eingehen zu müssen.
- Kompatibilität mit DWG Dateien: ZWCAD verarbeitet DWG-Dateien, das weltweit gängigste Format in der CAD-Welt, was den Informationsaustausch zwischen Teams oder Kunden, die unterschiedliche Software verwenden, erleichtert.

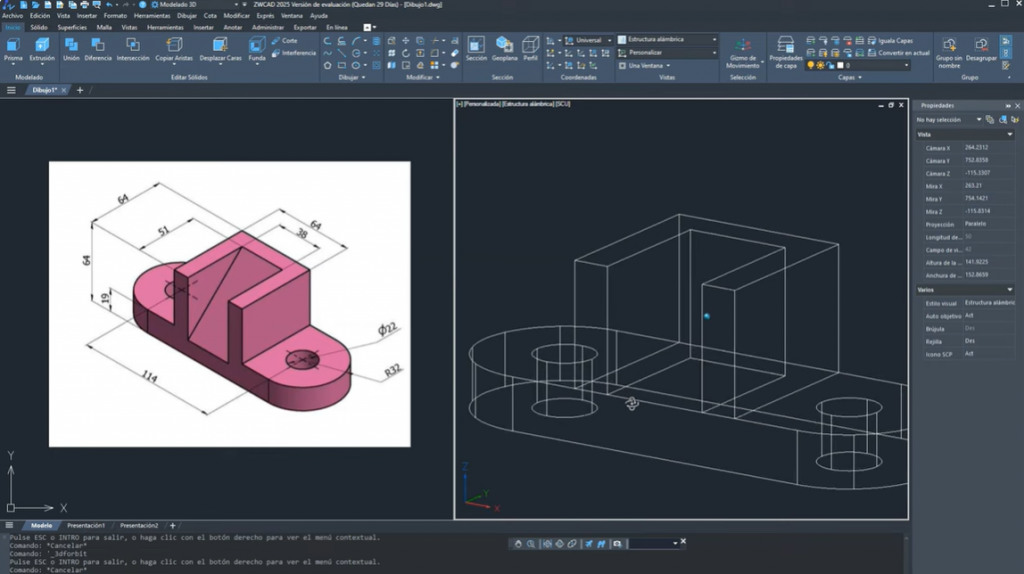

- Intuitive Benutzeroberfläche: Dank einer flachen Lernkurve können Benutzer mit ZWCAD sofort mit der Erstellung isometrischer Zeichnungen beginnen, ohne eine lange und kostspielige Schulung absolvieren zu müssen. Spezielle Werkzeuge für die Isometrie machen die Erstellung von 3D Zeichnungen effizienter.
Vorteile der Verwendung von ZWCAD für isometrische Zeichnungen
Wenn Sie auf der Suche nach einer CAD-Lösung sind, mit der Sie hochwertige isometrische Zeichnungen ohne hohe Kosten erstellen können, ist ZWCAD die perfekte Wahl. Es bietet nicht nur alle notwendigen Werkzeuge zum Erstellen detaillierter isometrischer Modelle, sondern auch zu einem Bruchteil des Preises anderer Wettbewerber.
Da es sich um eine unbefristete Lizenz handelt, können Sie sich ganz auf Ihre Projekte konzentrieren, ohne sich um die Verlängerung eines Abonnements kümmern zu müssen, was langfristig zu erheblichen Einsparungen führt. Darüber hinaus ist es dank seiner Kompatibilität mit DWG Dateien und seiner Benutzerfreundlichkeit sowohl für erfahrene Fachleute als auch für Einsteiger in die Welt des computergestützten Designs eine sehr attraktive Option.
